Микроскопия полного внутреннего отражения (TIRFM) твердо утвердила себя как одна из ключевых техник в исследовании молекулярных взаимодействий в близкой к поверхности области клетки. Olympus сделал шаг вперед в развитии технологии TIRFM микроскопии  во многом благодаря уникальной оптике, независимом контроле лазеров и исключительной точности. Cell^tirf система может применяться для IRFM, HILO микроскопии, а также FRAP экспериментов.

Естественный мультицветный TIRF

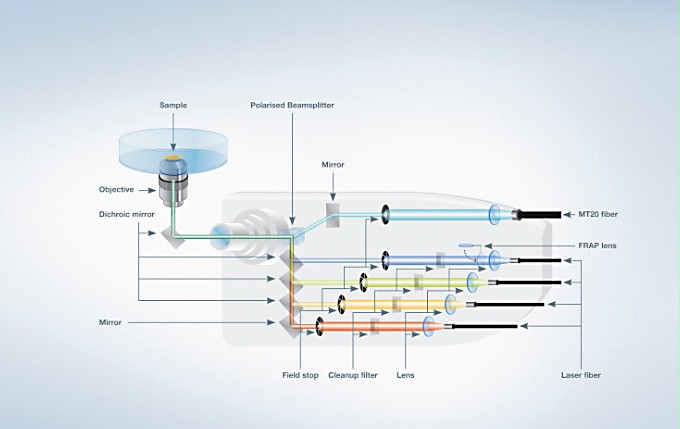

Olympus cell^tirf  обеспечивает ультрачувствительный мультицветный TIRFM благодарят использованию 4-х лазерных каналов с независимыми световыми путями. Индивидуальный моторизированный контроль угла для каждого из лазеров обеспечивает одинаковую глубину проникновения  (±1 нм)  для обеспечения высококонтрастного изображения с минимальным фоновым шумом для клеточной мемебраны, поверхности клетки и отдельных молекул.

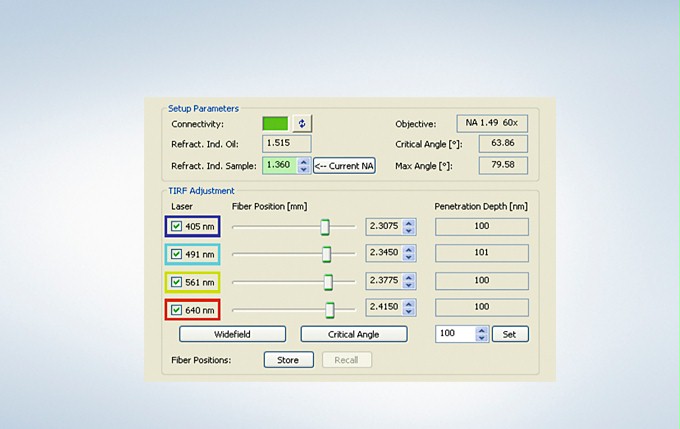

Настройка глубины проникновения с использованием программного обеспечения

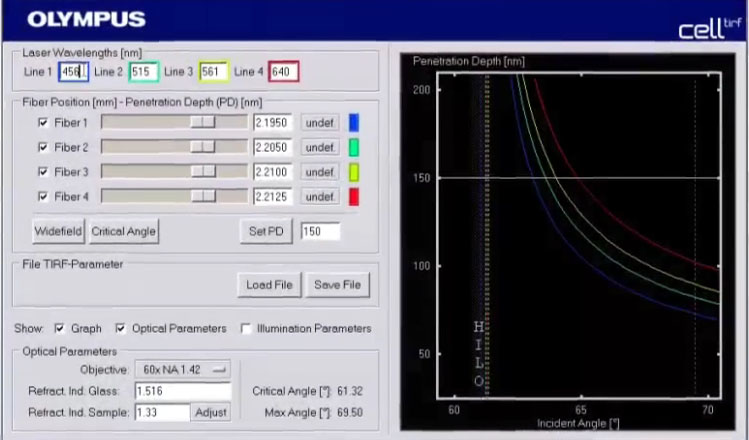

Так как угол подачи для каждого лазера индивидульно моторизированно настраивается, глубина проникновения может быть синхронизированна с каждой длинной волны с использованием программного обеспечения Xcellence .  Программное обеспечение также предоставляет ключевые данные по глубине проникновения для каждого лазера/объектива.

Легкость в использовании

Переключение между широкопольным осветителем в качестве лампы накаливания или широкопольным лазерным осветителем, критический угол и до двух различных глубин проникновения настраиваются нажатием всего одной кнопки. Менеджер экспериментов позволяет глубину проникновения в течении исследования.

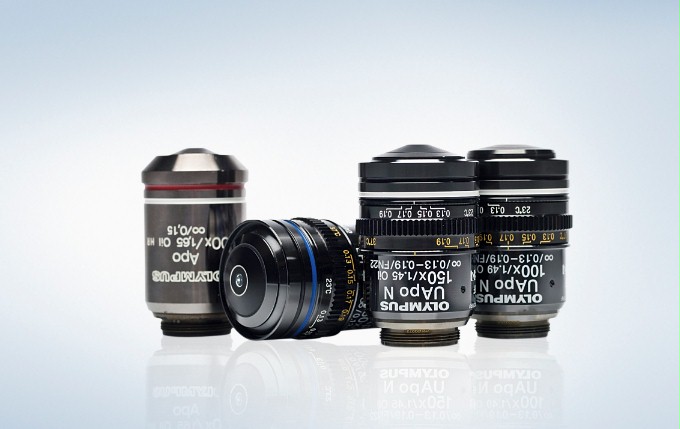

Инновационная линейка объективов

с апертурой 1.7 обеспечивает самое большое в мире разрешение, также доступен объектив с увеличением 150x (1.45 NA). 100х и 60х объективы с NA 1.49 обеспечивают точный контроль угла падения света ии небольшую глубину проникновения, что особенно акутально для исследования клеточных мембран.

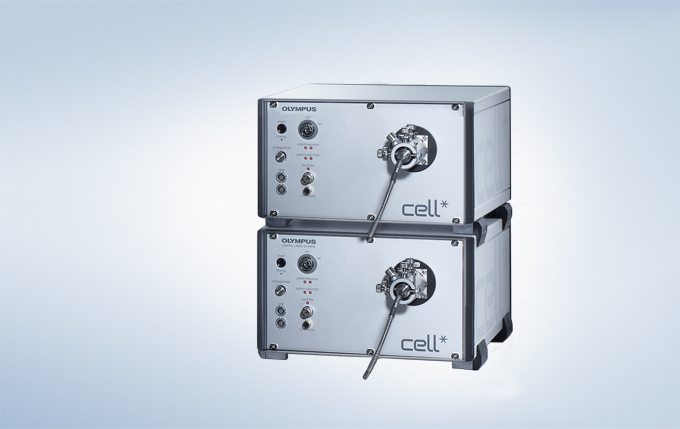

Большой ассортимент лазеров группы cell*

Группа лазеров Cell* состоят из 14 компактных, тихих и долгоживущих диодов и DPSS лазеров от  405 до 640 нм с мощностью  до 150 мВ.  Лазеры управляются программным обеспечением Xcellence и подключаются при помощи ODB (Olympus Digital Bus) соединения. Шаттер и аттеньюатор могут управляться в реиме "реального времени" с использованием Менеджера Экспериментов.

Highly inclined laminated optical sheet (HILO) микроскопия

Система cell^tirf  обеспечивает идеальные настройки оптики для продвинутой HILO микроскопии (микроскопия "значительно наклоненного оптического тонкого слоя"). Благодаря использованию тонкого пучка света под большим углом, увеличивается интенсивность изображения и ослабляется фоновый шум, отношение сигнал/шум  становится в 8 раз выше, чем при использовании обычной эпифлуоресценции.  HILO микроскопия особенно актуальна для исследования клеток in vivo, которые значительно чувствительны к свету и для time-lapse экспериментов.

Точечный FRAP

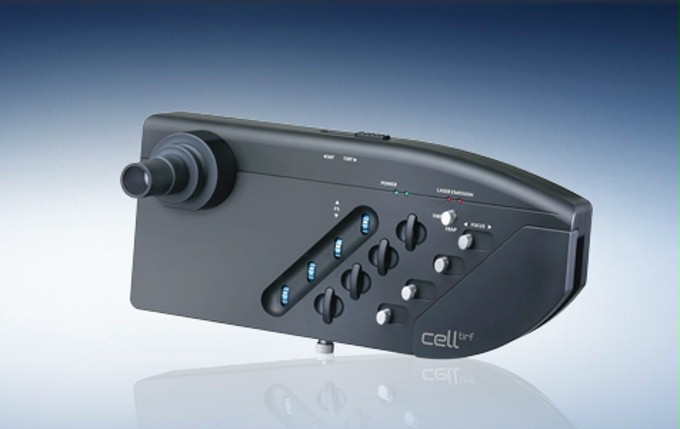

Система Olympus cell^tirf  оснащена встроенной точечной  FRAP  оптикой для первой линии лазеров. Это позволяет проводить FRAP и прочие эксперименты с фотообесцвечиванием без необходимости докупать специальный модуль. Поворот кнопки TIRF осветителя переключает свет от одного лазера в  рефракционно ограниченную точку. Этот лазер может использоваться для фотоманипуляций, а прочие лазеры для TIRF и широкопольной микроскопии.  Real-time контроллер позволяет переключать устройства со скорость менее 100 мкс, что особенно важно при наблюдении за быстропротекающими процессами.
