Окуляр-микрометр. Измерения в микроскопии. Часть 1.
Прямолинейная шкала
Окуляр-микрометры– это круглые стеклянные детали с нанесенной на них мерной сеткой или шкалой. Они устанавливаются прямо в фокальной плоскости окуляра микроскопа и позволяют исследователю проводить точные измерения образца. В стерео- или бинокулярных микроскопах имеется только одна шкала или сетка в одной из линз, однако, можно поставить окуляр-микрометр на оба окуляра. Окуляр, в который устанавливается микрометр или сетка, должен иметь оправу для них, а сама сетка или шкала быть соответствующего окулярной линзе диаметра. Сетку или шкалу можно установить на любой микроскоп Olympus . Обычно они монтируются в 10х окуляр.
Если Вы приобрели микроскоп с уже установленной сеткой или шкалой в одном из окуляров, то можете дополнительно купить окуляр без сетки и шкалы. Затем в любой момент Вы сможете сменить один окуляр на другой.

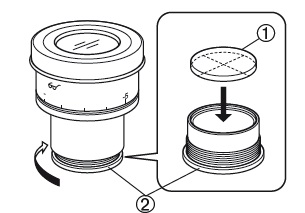

Держатель окуляр-микрометра
Устанавливать шкалу или сетку следует с осторожностью. Сама их установка довольно проста, но, так как монтируются они на фокальной плоскости, при взгляде в микроскоп любая пылинка на них будет очень заметна. Для установки сетки или шкалы просто скрутите оправу маленькой отверткой, вставьте сетку или шкалу и закрутите оправу обратно. Рекомендуем чистить шкалу и сетку специальной салфеткой для чистки оптики и использовать сжатый воздух для удаления пыли после их установки. Будьте внимательны при каждом снятии сетки или шкалы, чтобы вместо оправы сетки или шкалы не открутить кольцо, удерживающее линзы.
Установленный в окуляр микрометр с оправой
"Реальное" расстояние между двумя метками на шкале зависит только от линзы объектива. Наилучший способ откалибровать сетку или шкалу – это использовать объект-микрометр. Объект-микрометр – это предметное стекло с нанесенными на него метками и указанным расстоянием между ними. Сравнивая метки на объекте-микрометре и на шкале или сетке, можно узнать точное значение для каждой метки на сетке и шкале. Эта процедура называется калибровкой микроскопа. Также мы предлагаем объект-микрометры для стерео- и сложных микроскопов.
Вид в окуляре с использованием микрометрической сетки
В микроскопии используется единица измерения микрометр. В одном миллиметре 1000 микрометров (мкм). На рисунке Вы видите обычную шкалу. Эта шкала называется прямолинейной и имеет 100 делений на 10 мм отрезке. Каждое деление составляет одну десятую миллиметра и записывается как 0,1 мм или 100 мкм. При использовании однократного объектива эти значения будут верными, и каждое деление будет равным 0,1 мм. Но при смене его на объектив с большим увеличением расстояние между каждым делением будет меньше. Это расстояние для разных объективов Вы можете узнать из таблицы ниже. В таблице даны лишь приблизительные значения, и для калибровки Вам потребуется объект-микрометр.

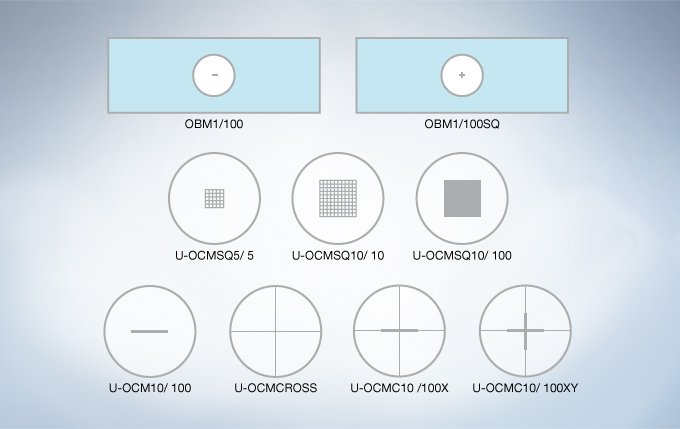

Микроскопы Olympus имеют следующие типы окуляр-микрометров и объект-микрометров:
|
Model |
Description |
||
|---|---|---|---|
|
Stage Micrometers |
OBM1/ 100 |
1 mm/ 100 units |
|
|
OBM1/ 100SQ |
Square 1 mm/ 100 units |
||
|
Eyepiece Micrometers |
U-OCM10/ 100 |
10 mm/ 100 units |
24dia. / t = 1.5 mm |
|
U-OCMCROSS |
Crosshair |
||
|
U-OCMC10 /100X |
10 mm/ 100 units on X |
||
|
U-OCMC10/ 100XY |
10 mm/ 100 units on X,Y |
||
|
U-OCMSQ5/ 5 |
Square 5 mm/ 5 units |
||
|
U-OCMSQ10/ 10 |
Square 10 mm/ 10 units |
||
|
U-OCMSQ10/ 100 |
Square 10 mm/ 100 units |
||
Увеличение окуляра не входит в формулу. Узнать о том, как правильно откалибровать шкалу или сетку с помощью объект-микрометра, Вы можете на этой странице.
| 1x объектив | 100 мкм |
|
4x объектив |
25 мкм |
|
10x объектив |
10 мкм |
|
40x объектив |
2,5 мкм |
|
100x объектив |
1 мкм |
В следующей статье мы подробно рассмотрим линейные измерения, определение масштаба и измерение толщины объектов.
